Control units & directional control valves

with pipe connection, light series DIN 2353, max. operating pressure 230bar

With fork and thread M6, adjustment thread M16x1.5mm, bending radius 200 mm.

Consisting of 3 pieces M8x190, 2 pieces M6x120 Allen.

Consisting of 3 pieces M8x180, 2 pieces M6x120 Allen.

for 2 additional control devices, M10x155 mm

Consisting of 3 pieces M8x240, 2 pieces M6x170 Allen.

for 3 additional control devices M10x195 mm

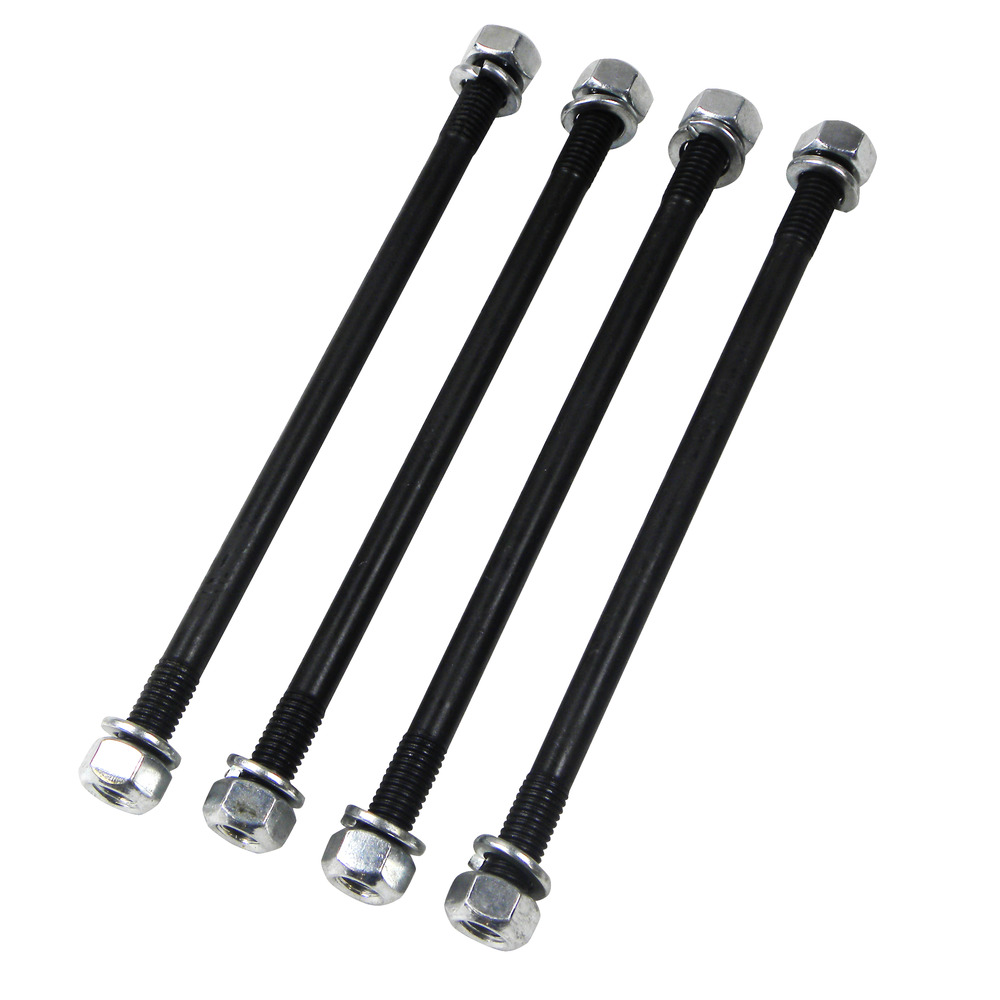

Screw set for connecting DVS directional control valves. Consisting of 4 screws with nuts.

Consisting of 3 pieces M8x140, 2 pieces M6x70 Allen.

Control lever for universal use in agricultural technology and industry. Simple and cost-effective solution as several individual housings can be connected to each other.Suitable for Indemar heavy-duty Bowden cables with fork head. The stroke is +/- 12.5mm.Delivered complete with lever, bolt and clip for attaching the Bowden cable to the lever and cover cap for the mounting opening.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A, B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″H=Heben, 0=Mittelstellung, S-R=SenkenDie angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A, B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″H-R=Heben gerastet, 0=Mittelstellung, S=SenkenDie angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A, B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung. Durchfluss max.: 45 L/min. Betriebsdruck: 250 bar max. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8"Einschraubgewinde P2, T2: R1/2"H=Heben, 0=Mittelstellung, S=Senken, SW=Schwimmstellung, ELG=Eilgang, R=mit Raste.Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber doppeltwirkend DW-SR: H=Heben, 0=Mittelstellung, S-R=Senken gerastet2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber einfachwirkend EW-HR: H=Heben, 0=Mittelstellung, S=Senken2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken3. Steuerschieber doppeltwirkend DW-SWR: H=Heben, 0=Mittelstellung, S=Senken, SW-R=Schwimmstellung gerastetStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber einfachwirkend DW: H=Heben, 0=Mittelstellung, S=Senken2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken3. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken4. Steuerschieber doppeltwirkden DW: H=Heben, 0= Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 45 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R3/8″Einschraubgewinde P2, T2: R1/2″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung.Ausführung: BM70Durchfluss max.: 80L/minBetriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R1/2″Einschraubgewinde P2, T2: R3/4″H-R=Heben gerastet, 0=Mittelstellung, S=Senken.Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind mit dem Tank verbunden. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.Standardausführung der Ventile in Parallelschaltung.Ausführung: BM70Durchfluss max.: 80L/minBetriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R1/2″Einschraubgewinde P2, T2: R3/4″H-R=Heben gerastet, SW=Mittelstellung - Schwimmstellung, S-R=Senken gerastet.Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber doppeltwirkend DW-SR: H=Heben, 0=Mittelstellung, S-R=Senken gerastet2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 80 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R1/2″Einschraubgewinde P2, T2: R3/4″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

Mechanische Betätigung mit Federrückstellung in Standardausführung. Die Mittelstellung ist mit einem drucklosen Umlauf ausgeführt und die Anschlüsse A & B sind gesperrt. Druckbegrenzungsventil am Anschluss P (Pumpe). Negative Überdeckung der Schieber.1. Steuerschieber einfachwirkend EW: H=Heben, 0=Mittelstellung, S=Senken2. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=Senken3. Steuerschieber doppeltwirkend DW: H=Heben, 0=Mittelstellung, S=SenkenStandardausführung der Ventile in Parallelschaltung.Durchfluss max.: 80 L/min.Betriebsdruck: 250 barmax. Druck: 320 barÜberdruckventil eingestellt: 140 bar, einstellbar von 100-250 barEinschraubgewinde A, B, P, T,: R1/2″Einschraubgewinde P2, T2: R3/4″Die angeführten Schaltstellungen sind vom jeweiligen Modell des Steuerventils abhängig.

The switch-on relay separates the working current from the switching current. This means that large working currents can be switched with relatively small control circuit currents. There is no direct contact between the control and working groups. The controls and wiring can therefore be kept small in the control circuit.Connections:30 directly from the battery87 consumers87a Consumer 2, rest position, constantly supplied with power via 3085 Ground86 of switch, switching current87, 87a changeover function
