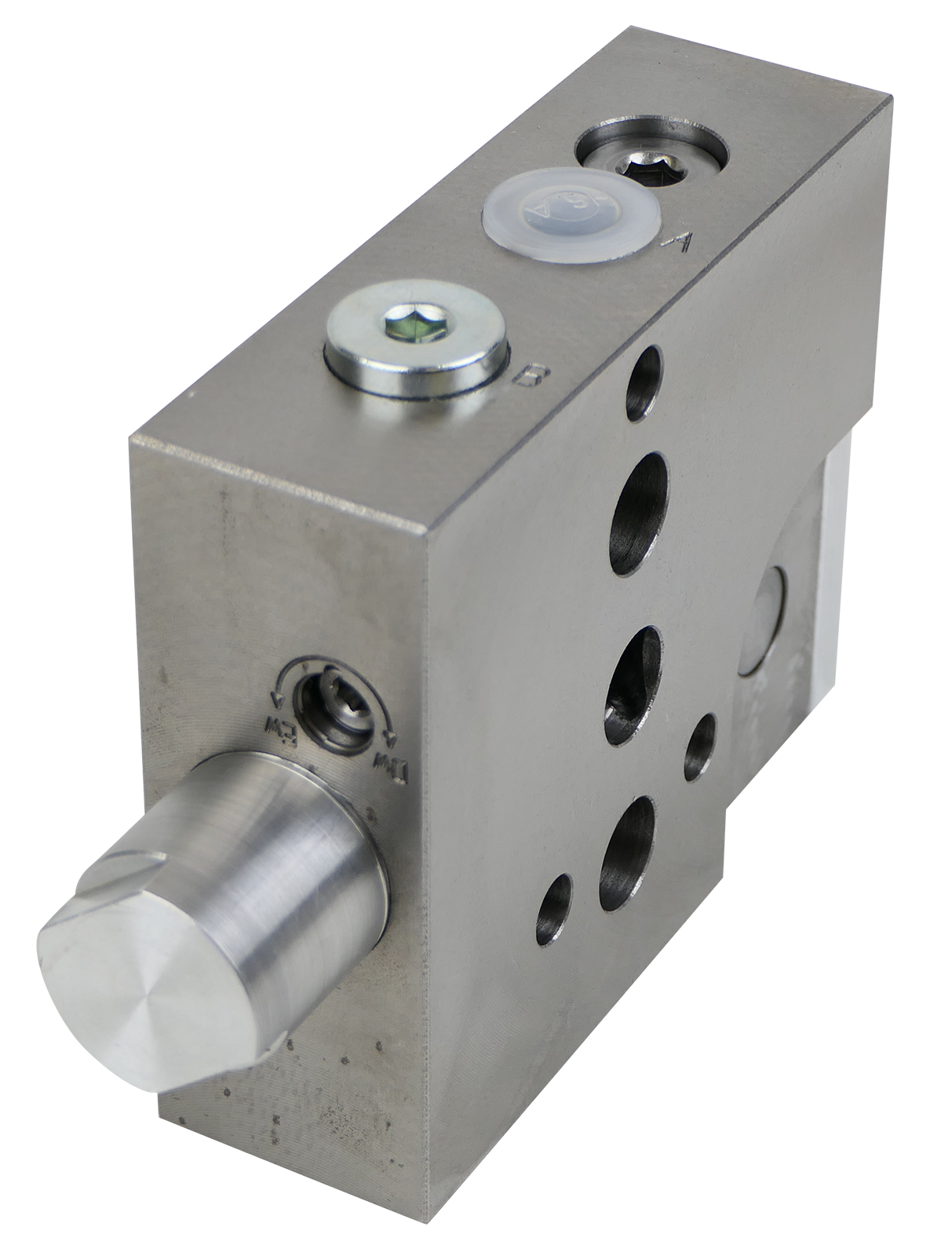

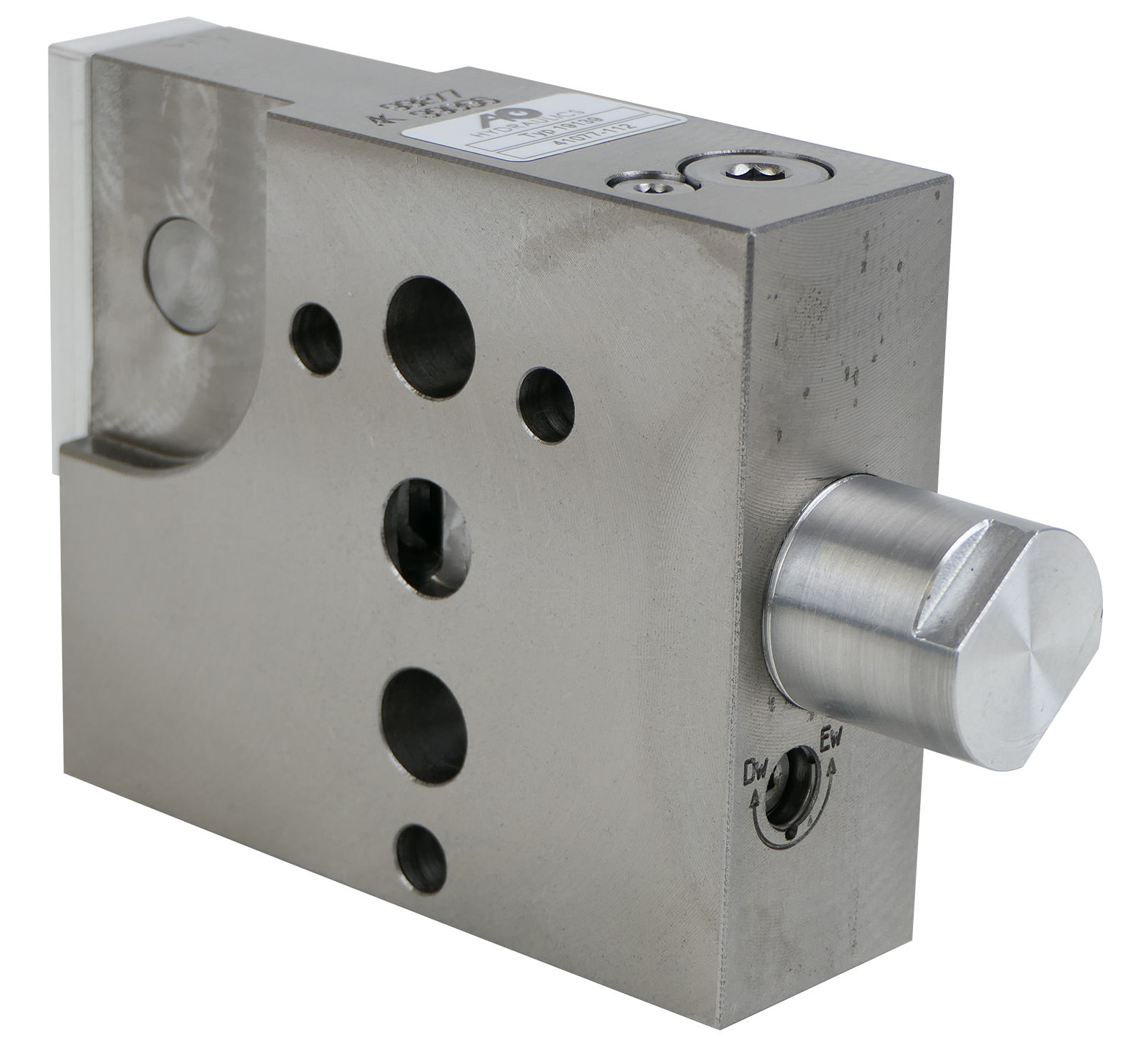

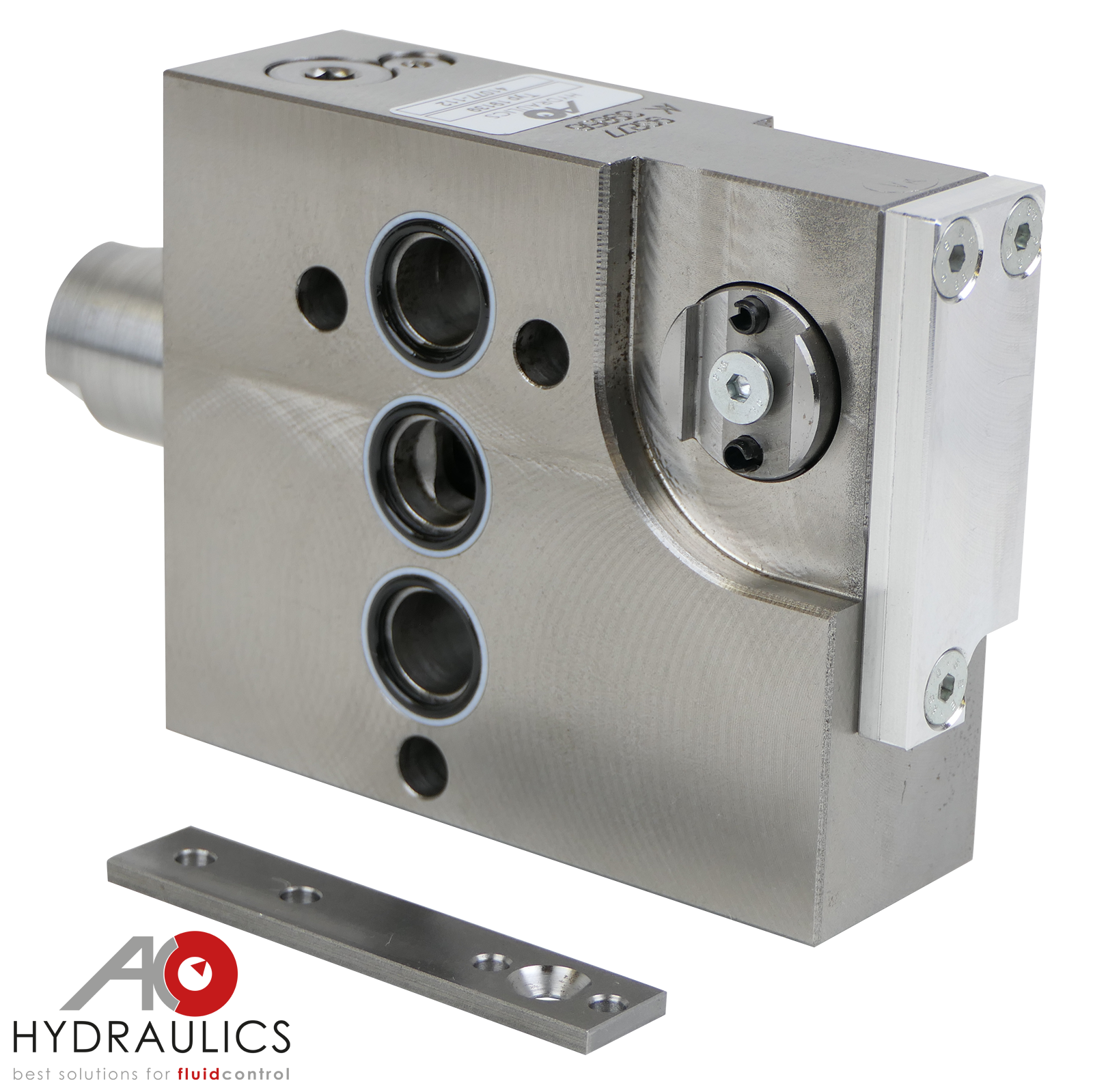

AK Regeltechnik Zusatzsteuergerät zu Deutz-System SD-80
Produkt-Highlights
- Umschaltbar von einfachwirkend auf doppeltwirkend
- Hydraulische Endabschaltung in Heben
- Gerastete Schwimmstellung als vierte Schaltstellung nach Senken
Beschreibung
Produktinformationen "Zusatzsteuergerät zu Deutz-System SD-80"
Das Zusatzsteuergerät ist ein 5/4 Wegeventil, welches zur Steuerung von hydraulischen Verbrauchern manuell betätigt wird. Es ist ein Vierstellungssteuergerät, dass für doppelt- und einfachwirkende Hubzylinder eingesetzt werden kann. Es besitzt schiebergedichtete Zylinderanschlüsse A und B. Dies bedeutet, dass eine äußerst geringe Leckage bei hohen Lasten zulässig ist. Die Verbraucheranschlüsse A und B befinden sich oben und unten am Gehäuse.
Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf).
Die Schwimmstellung kann sowohl bei doppelwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist während des Betriebes von doppeltwirkend auf einfachwirkend umstellbar.
Deutz: 07C-Serie, DX3.10-DX4.70, Agro Prima 4.31-6.17, Agro Xtra 3.57-6.07, Star Cab Serie, DX90-145 mit großer Glastüre.
Umschaltbar von einfachwirkend auf doppelwirkend
Hydraulische Endabschaltung in Heben
Gerastete Schwimmstellung als vierte Schaltstellung nach Senken
Das Gerät hat eine Rasterstellung in der Position Heben, die mit hydraulisch-automatischer Endabschaltung bestückt ist. Schaltet man über die Senkposition weiter, wird die gerastete Schwimmstellung eingeschaltet, die hydraulisch nicht entrastet wird (Verbraucheranschlüsse A und B miteinander verbunden zum Rücklauf).
Die Schwimmstellung kann sowohl bei doppelwirkenden als auch bei einfachwirkenden Hubzylindern als gerastete Senkenstellung benutzt werden. Das Zusatzsteuergerät ist während des Betriebes von doppeltwirkend auf einfachwirkend umstellbar.
Deutz: 07C-Serie, DX3.10-DX4.70, Agro Prima 4.31-6.17, Agro Xtra 3.57-6.07, Star Cab Serie, DX90-145 mit großer Glastüre.
Umschaltbar von einfachwirkend auf doppelwirkend
Hydraulische Endabschaltung in Heben
Gerastete Schwimmstellung als vierte Schaltstellung nach Senken
| Abmessung (mm): | 180 x 45 x 166 |
|---|---|
| Durchfluss (l/min): | 60 |
| passend zu Deutz: | Agro Prima 4.31, Agro Prima 4.51, Agro Xtra 3.57, Agro Xtra 4.07, D2807C, D3607C, D3907C, D4007C, D4507C, D4807C, D5207C, D6007C, D6207C, D6507C, D6807C, D7007C, D7207C, D7807C, DX 3.10, DX 3.30, DX 3.50, DX 3.60, DX 3.65 |
| Anzugsdrehmoment: | 30 Nm |
| verwendbar anstatt Deutz: | 04358546, 123456789, 234345567 |
Downloads
Zu diesem Artikel sind keine Downloads verfügbar
Bewertungen
Anmelden
Es sind noch keine Fragen zu diesem Artikel vorhanden.
#FA16370

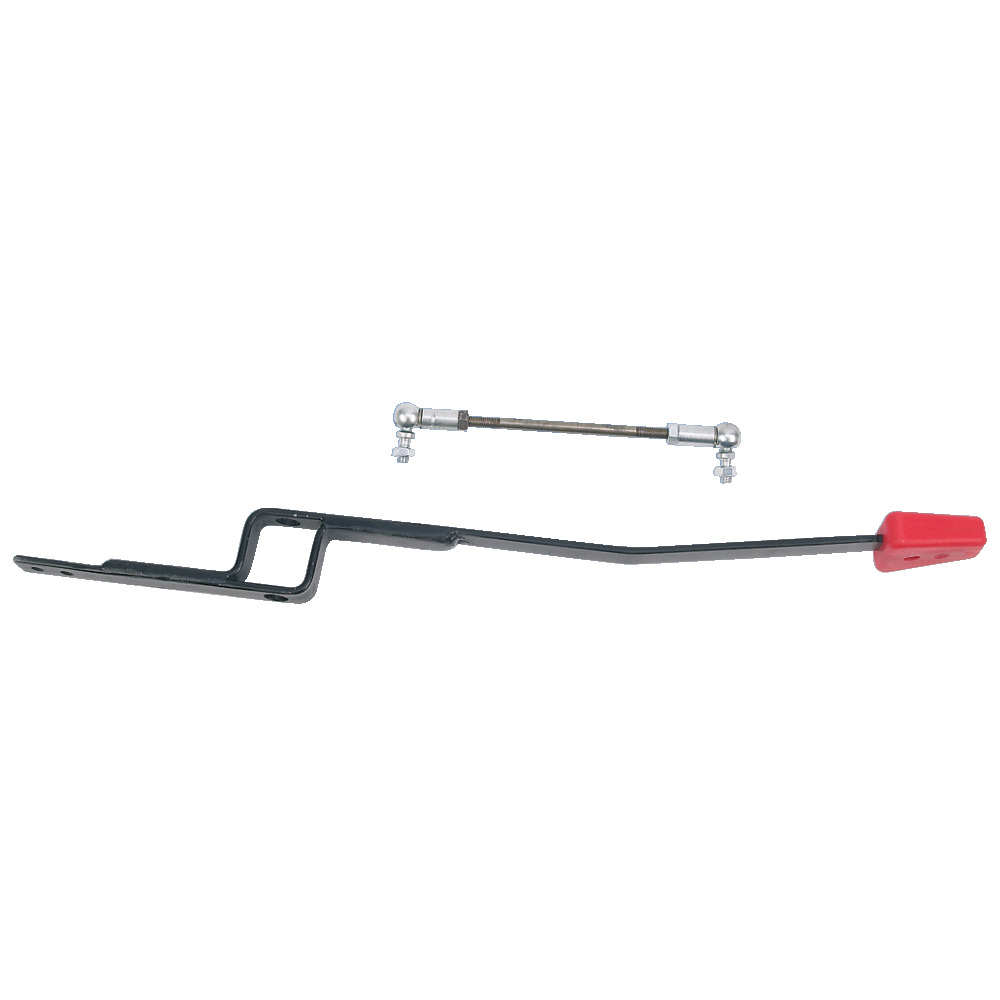

Hebelsatz zu Deutz DX-Serie
Hebelsatz zu Deutz DX-Serie ab BJ. 1984 zur Bedienung der AK-Regeltechnik Zusatzsteuergeräte.
