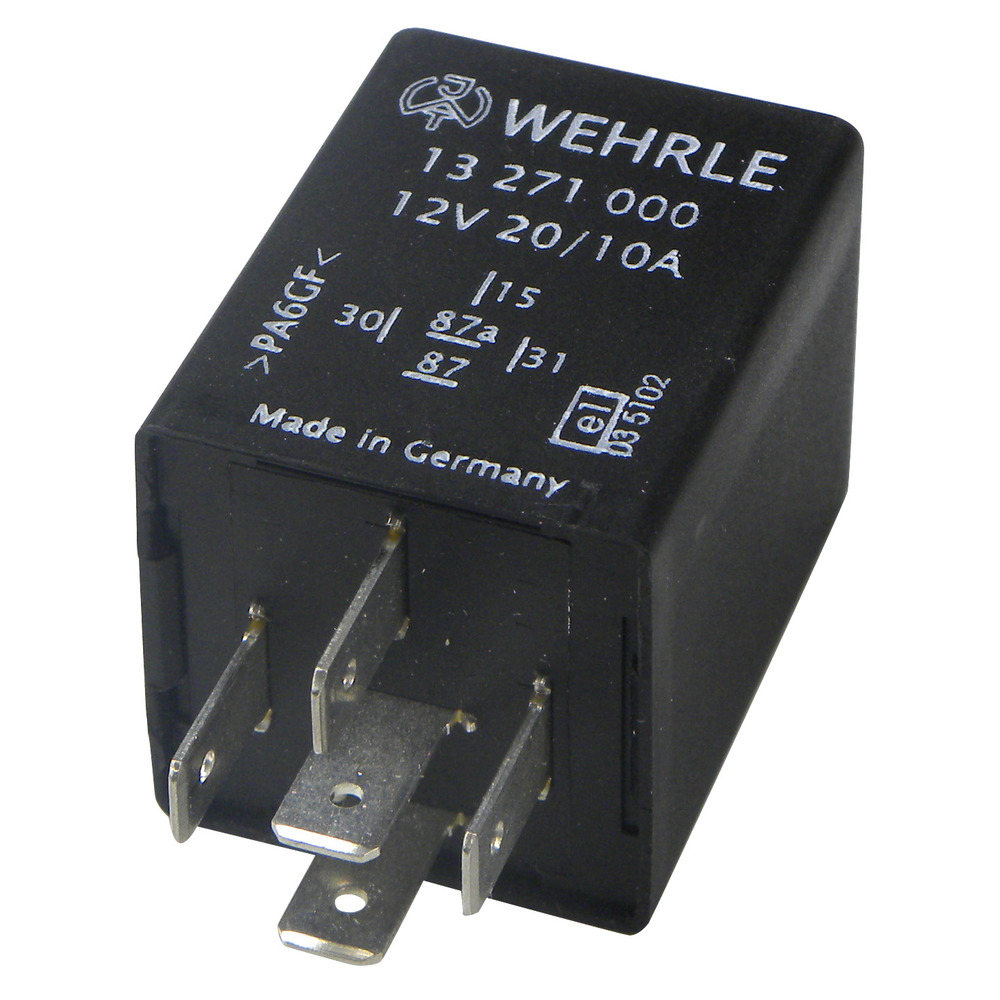

Schrittschaltrelais Wehrle 20/10A
Schrittschaltrelais Wehrle 20/10A
Bestell-Nr:
FA104223
59,90 € *
Inhalt:
1
Stück
wenige lagernd (2-4 Werktage)
Beschreibung
Produktinformationen "Schrittschaltrelais Wehrle 20/10A"
Schrittschaltrelais werden dort eingesetzt, wo mittels eines Schalters/Tasters Verbraucher ein- bzw. ausgeschaltet werden sollen, z.B. Arbeitsscheinwerfer, Sitzventile, Wegeventile, usw.
D.h., wird an Klemme 15 ein Strom angelegt (Taster 1x gedrückt), schaltet das Relais auf Klemme 87 durch und hält sich selbst - Strom auf Klemme 87 trotz loslassen des Tasters! Mit einem weiteren drücken des Tasters (Impuls)schaltet das Relais wieder ab und die Klemme 87 ist stromlos - Stromstoßschalter bzw. Toggle-Flip-Flop.
In der Ruhestellung des Relais ist die Klemme 87a ständig mit Strom versorgt und steht in einer Wechslerfunktion mit Klemme 87.
Anschlüsse:
30 direkt von der Batterie, Dauerplus
87 Verbraucher 1
87a Verbraucher 2, in Ruhestellung des Relais ständig über 30 mit Strom versorgt
31 Masse
15 von Schalter/Taster, Schaltstrom
87, 87a Wechslerfunktion (abwechselnd Strom auf 87 & 87a)
D.h., wird an Klemme 15 ein Strom angelegt (Taster 1x gedrückt), schaltet das Relais auf Klemme 87 durch und hält sich selbst - Strom auf Klemme 87 trotz loslassen des Tasters! Mit einem weiteren drücken des Tasters (Impuls)schaltet das Relais wieder ab und die Klemme 87 ist stromlos - Stromstoßschalter bzw. Toggle-Flip-Flop.
In der Ruhestellung des Relais ist die Klemme 87a ständig mit Strom versorgt und steht in einer Wechslerfunktion mit Klemme 87.
Anschlüsse:
30 direkt von der Batterie, Dauerplus
87 Verbraucher 1
87a Verbraucher 2, in Ruhestellung des Relais ständig über 30 mit Strom versorgt
31 Masse
15 von Schalter/Taster, Schaltstrom
87, 87a Wechslerfunktion (abwechselnd Strom auf 87 & 87a)
| Spannung (V): | 12 |
|---|---|
| Stromstärke (A): | 20/10 |
| Suchnummer: | 104223 |
