Wie funktioniert eine Hydraulikanlage?

Hydraulikanlagen erzeugen Energie durch das Zusammenkommen von Druck und Volumenstrom. Hydraulische Systeme leiten eine unter Druck stehende Flüssigkeit (in der Regel Öl) durch Rohre und Schläuche, um sehr große Kräfte auf kleine Flächen auszuüben. Der Druck wird nahezu ohne Verluste übertragen, was der Hydraulik so viel Kraft und Effektivität verleiht. Eine Flüssigkeit wird in ein geschlossenes System gegeben, wo anschließend durch mechanische oder statische Einwirkung ein Druck entsteht bzw. dieser erhöht wird.

Was sind hydraulische Systeme?

Vorrichtungen, bei denen Kräfte mit Hilfe von Flüssigkeiten übertragen und verstärkt werden, nennt man hydraulische Systeme oder kurz Hydraulik. Beispiele für hydraulische Systeme sind der Wagenheber und die Bremsanlage eines Autos.

Grundlegende Funktion eines Steuergeräts?

Steuergeräte sind für die elektronische Steuerung verschiedener Systeme im Fahrzeug verantwortlich. Sie steuern nicht nur die Zündung und die Kraftstoffeinspritzung, sondern auch Komfortfunktionen wie die Klimaautomatik sowie Sicherheitssysteme und Fahrerassistenzsysteme wie das Antiblockiersystem (ABS) oder das Elektronische Stabilitätsprogramm (ESP).

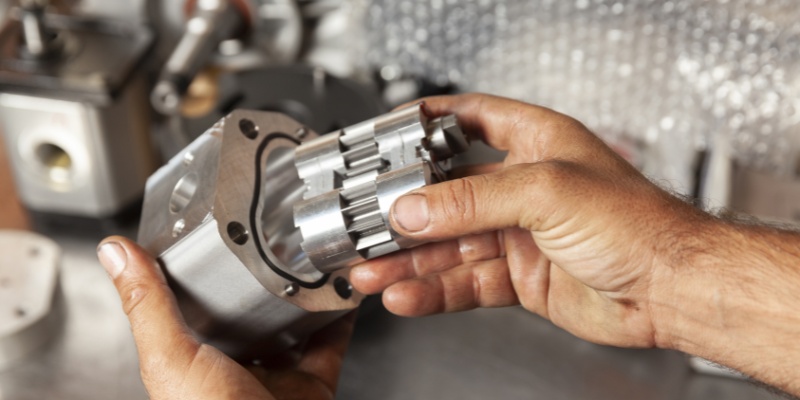

Wie funktioniert eine Hydraulikpumpe?

Eine Hydraulikpumpe in einer Hydraulikanlage fördert die Druckflüssigkeit. Sie saugt das Hydrauliköl aus einem Tank und fördert es in das Hydrauliksystem. Je nach Bedarf kann die Pumpe hierbei ein bestimmtes Volumen und Druck erzeugen. Die Hydraulikpumpe ist eine der wichtigsten Komponenten hydraulischer Systeme und wird durch einen elektrischen Motor betrieben.

Müssen Hydraulikleitungen geprüft werden?

Betreiber sind verpflichtet, Hydraulikschlauchleitungen als technische Arbeitsmittel mindestens einmal pro Jahr zu prüfen. Dies müssen sie allerdings auch regelkonform dokumentieren, inklusive Checklisten und Prüfprotokolle.

Können UV-Strahlen meinen Hydraulikschlauch beschädigen?

UV-Strahlen können tatsächlich Einfluss auf Hydraulikschläuche haben. Die Außenschicht des Hydraulikschlauchs ist speziell dafür ausgelegt, ihn vor UV-Strahlen zu schützen. Die UV-Strahlen können aber im laufe der Zeit die Gummi- und Kunststoffmaterialien degradieren, was zu Rissen, Verhärtung und Versprädung führen kann. Um die Lebensdauer zu verlängern, ist es ratsam ihn vor direkter Sonneneinstrahlung zu schützen.

Wie funktioniert ein hydraulisches System?

Eine Hydraulikanlage besteht aus einem Flüssigkeitsbehälter, einer Hydropumpe, einem Verbraucher (Hydromotor oder Hydraulikzylinder), der die von der Pumpe übertragene hydraulische Energie in mechanische Energie umwandelt und Steuerelementen. Eine Flüssigkeit wird in ein geschlossenes System gegeben, wo anschließend durch mechanische oder statische Einwirkung ein Druck entsteht bzw. dieser erhöht wird. Die durch hydraulische Systeme erzeugte Kraft ist um ein Vielfaches höher als die ursprünglich eingesetzte Kraft. In hydraulischen Anlagen wird, durch das Zusammenkommen von Druck und Volumenstrom Energie erzeugt. Der Druck erzeugt Kraft, der Volumenstrom erzeugt Bewegung.

Was ist der Unterschied zwischen Hydraulik und Pneumatik?

Der Unterschied zwischen Hydraulik und Pneumatik liegt in dem Betriebsstoff oder Antriebsstoff, der zur Übertragung von Energie und Bewegung genutzt wird. Hydraulik verwendet Flüssigkeiten wie Öl oder Wasser, die wenig oder nicht kompressibel sind. Pneumatik verwendet Druckluft, die kompressibel ist. Hydraulik eignet sich für hohe Kräfte bei kleineren Einbaumaßen, Pneumatik für kleine bis mittlere Kräfte.

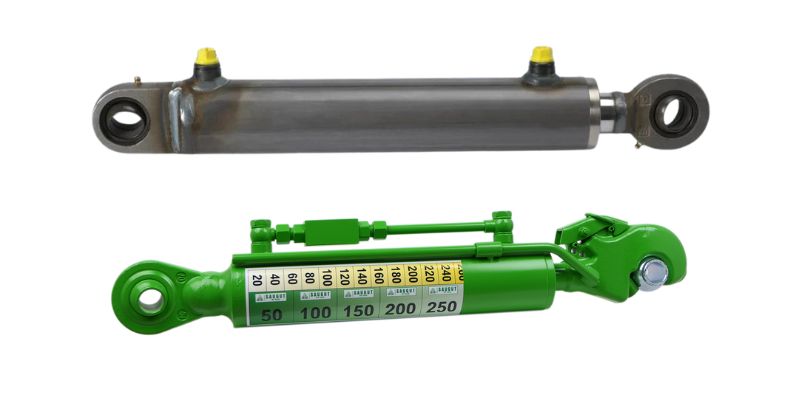

Wie stelle ich die passende Einbaulänge eines Hydraulischen Oberlenkers fest?

Um die passende Einbaulänge des hydraulischen Oberlenkers festzustellen, empfehlen wir ein Anbaugerät am Traktor oder Schlepper anzuhängen und die Einbaulänge von Bolzenmitte zu Bolzenmitte abzumessen. Es sollte jedoch ein Verstellbereich zum Verkürzen und Verlängern des Oberlenkers eingerechnet werden, welcher ihren Anbaugeräten entspricht.

Was sind Hauptkomponenten eines hydraulischen Systems?

Ein Hydraulisches System besteht aus mehreren Hauptkomponenten, die zusammenarbeiten, um Kräfte und Energie mithilfe von Flüssigkeiten zu übertragen.

1. Hydraulikpumpe: Die Pumpe ist die Energiequelle des Systems und erzeugt einen konstanten Fluss von Hochdruck-Hydrauliköl.
2. Hydraulikflüssigkeiten: Als Arbeitsmedium im System dient Hydrauliköl. Dieses Öl ist inkompressibel und überträgt Energie effizient.

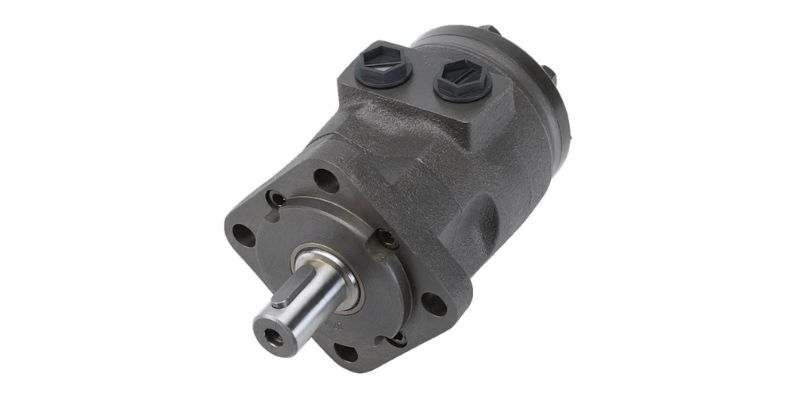

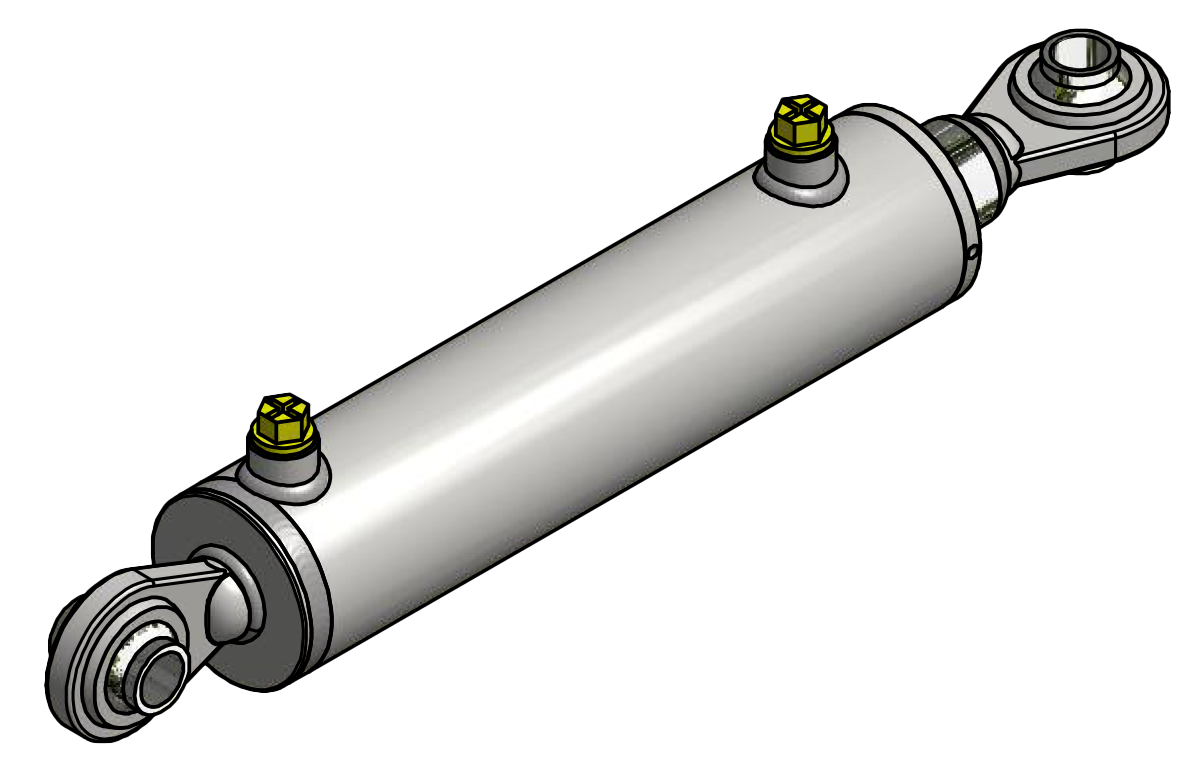

3. Verbraucher (Aktuatoren): Dies sind die Komponenten, die die hydraulische Energie in mechanische Arbeit umwandelt. Beispiele sind Hydraulikzylinder oder Hydromotoren. Sie nutzen den Druck der Hydraulikflüssigkeit, um Bewegung zu erzeugen.

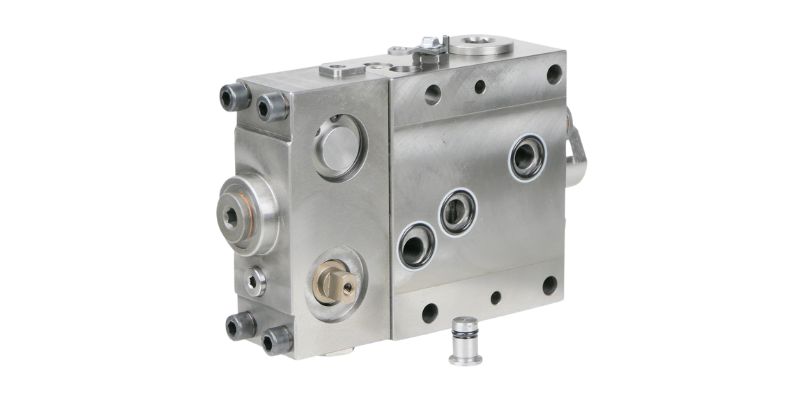

4. Steuerelemente (Ventile): Diese Komponenten regeln den Fluss der Hydraulikflüssigkeit. Ventile ermöglichen das Ein- und Ausschalten von Verbrauchern, die Richtungsänderung des Flüssigkeitsstroms und die Druckregelung im System.

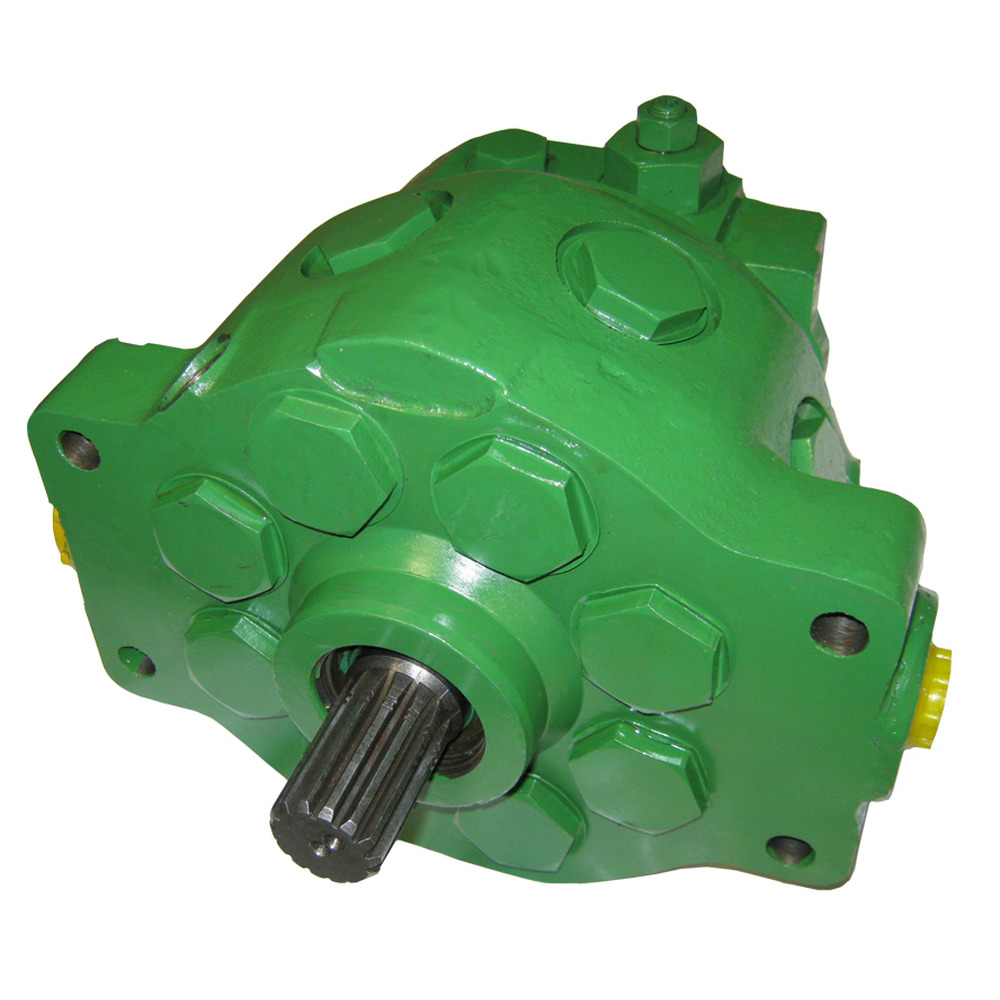

Wie bestimme ich die Drehrichtung einer Hydraulikpumpe?

Die Drehrichtung einer Hydraulikpumpe wird immer mit dem Blick auf die Antriebswelle angegeben. Ist die Pumpe bereits ausgebaut, stellt dies kein Problem dar. Die Hydraulikpumpe wird, wie abgebildet, mit dem Blick auf die Welle angesehen. Liegt der Sauganschluss auf der linken Seite, handelt es sich um eine Pumpe mit der Drehrichtung rechts. Ist der Sauganschluss auf der rechten Seite, hat die vorliegende Hydraulikpumpe die Drehrichtung links.

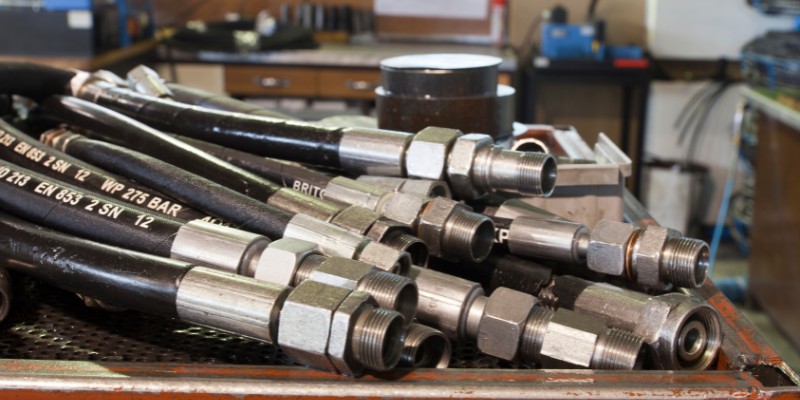

Wofür benötigt man eine Hydraulik-Schlauchleitung?

Hydraulikschläuche kommen in der Industrie überall dort zum Einsatz, wo zur Fluidübertragung keine starren Rohrleitungen genutzt werden können.

1. Verbindung von beweglichen Anlagenkomponenten: In hydraulischen Systemen müssen oft bewegliche Teile miteinander verbunden werden. Hydraulikschläuche ermöglichen diese Verbindungen, ohne die Bewegungsfreiheit einzuschränken.
2. Schwingungsübertragungen und Pumpenpulsationen: Bei Anwendungen mit starken Vibrationen oder Druckstößen sind flexible Hydraulikschläuche ideal. Sie können diese dynamischen Belastungen besser absorbieren als starre Rohrleitungen.
3. Mobile Maschinen und Fahrzeuge: Baumaschinen, Landwirtschaftsfahrzeuge, Gabelstapler und anderen mobile Maschinen verwenden Hydraulikschläuche, um die Kraftübertragung zwischen beweglichen Teilen zu gewährleisten.
4. Anwendungen mit begrenztem Platzangebot: In beengten Umgebungen, in denen Rohrleitungen nicht praktikabel sind, bieten Hydraulikschläuche eine flexible Lösung.
5. Hydraulikschläuche sind leichter zu montieren und zu demontieren als Rohrleitungen. Dies erleichtert Wartungs- und Reperaturarbeiten.

Wann muss eine Hydraulik-Schlauchleitung ausgetauscht werden?

Die Austauschzeitpunkte für Hydraulik-Schlauchleitungen sind entscheidend, um die Sicherheit und Funktionalität von hydraulischen Systemen zu gewährleisten. Nach der Montage und vor der ersten Inbetriebnahme muss der Betreiber die Hydraulik-Schlauchleitungen auf ordnungsgemäße Montage und sichere Funktion überprüfen. Dies dient dazu, sicherzustellen, dass die Schlauchleitungen korrekt installiert sind. Hydraulik-Schlauchleitungen unterliegen Verschleiß und Alterung. Daher müssen sie in regelmäßigen Abständen auf ihre sichere Bereitstellung und Benutzung hin geprüft werden. Die gesetzliche Unfallversicherung empfiehlt für normal beanspruchte Hydraulik-Schlauchleitungen eine Verwendungsdauer von 6 Jahren. Erhöht beanspruchte Schlauchleitungen sollten spätestens nach 2 Jahren getauscht werden.

Hält meine Hydraulik-Schlauchleitung jeden Druck aus

Nein, denn Hydraulik-Schlauchleitungen sind immer nur für bestimmte Drücke ausgelegt. Dazu gibt es Schlauchnormen, die technische und sicherheitstechnische Merkmale festlegen. So sollte zum Beispiel immer der maximal zulässige Druck auf dem Schlauch aufgedruckt sein.
